Valvole a farfalla

Parti della valvola a farfalla

Di seguito sono riportati i componenti principali di una valvola a farfalla:

 Corpo valvola

Il corpo della valvola è installato tra le flange del tubo - i tipi più comuni di connessioni terminali sono flangiate, a doppia aletta e wafer.

 Disco

Collegato al corpo della valvola è il disco della valvola, che funziona come una saracinesca per impedire o limitare il flusso del fluido; può essere considerato equivalente alla piastra a saracinesca in una valvola a saracinesca o alla sfera in una valvola a sfera. Il disco viene solitamente forato per accogliere lo stelo o l'albero della valvola. Esistono molte variazioni nel design, nell'orientamento e nei materiali del disco per migliorare il flusso, la tenuta e/o la coppia operativa.

 Posto a sedere

Il corpo interno della valvola è rivestito con una robusta guarnizione a prova di perdite in elastomero o metallo- che mantiene il disco in posizione chiusa per una chiusura completa. Il riempitivo saldato in acciaio inossidabile e i sedili monopezzo micro-finiti-garantiscono che la superficie del sedile sia resistente alla corrosione- e all'erosione-.

 Gambo

L'albero della valvola, comunemente indicato anche come stelo della valvola, è il componente che collega il disco della valvola all'attuatore e trasmette la coppia attraverso se stesso.

 Sigilli

Le guarnizioni sono presenti su più interfacce all'interno della valvola per garantire una tenuta ermetica durante il funzionamento o per isolare il mezzo di processo dai componenti interni della valvola per un design più flessibile ed economico.

La tenuta della superficie della sede della valvola è assicurata da un anello di tenuta elastico continuo a forma di T-, fissato alla periferia del disco della valvola mediante un anello di supporto- per evitare che l'anello di tenuta rotoli. Nella posizione chiusa, l'anello di tenuta viene premuto contro la superficie della sede della valvola, garantendo una tenuta ermetica alle estremità a monte e a valle. In posizione aperta, l'anello di tenuta è completamente privo di tensioni- grazie al design a doppio eccentrico. Eliminando l'interazione tra il fluido di processo e lo stelo/albero della valvola, il sistema di tenuta dell'albero multi-O-ring garantisce una tenuta senza manutenzione-per tutta la durata della valvola. Inoltre, ci sono componenti più piccoli e più comuni come boccole, cuscinetti ed elementi di fissaggio che fanno parte della costruzione della maggior parte delle altre valvole. I dettagli di alcuni componenti sul lato trasmissione, come maniglie, leve, riduttori e volantini, sono trattati nella sezione trasmissione.

Principio di funzionamento della valvola a farfalla

La struttura della valvola a farfalla è relativamente semplice e il flusso del fluido è controllato dalla rotazione del disco della valvola. In posizione chiusa, il disco della valvola blocca il foro della valvola, mentre in posizione aperta, il disco della valvola è perpendicolare alla direzione del flusso per consentire il flusso. Le valvole a farfalla in genere forniscono funzionalità di flusso e intercettazione bidirezionali. Tuttavia, non sono completamente noiosi, il che li rende inadatti al pigging o alla pulizia. Il materiale del corpo principale è ferro duttile e le superfici interna ed esterna sono rivestite con polvere epossidica. A seconda dei requisiti e delle specifiche dell'applicazione specifica, le valvole vengono generalmente azionate da volantini, ingranaggi o attuatori o da una combinazione degli stessi. Discuteremo i metodi dei driver più avanti in questo articolo.

Applicazione valvole a farfalla

Sono ampiamente utilizzati in vari mezzi di processo e industrie, in particolare approvvigionamento idrico, raccolta e distribuzione e stazioni di pompaggio, e hanno un'ampia gamma di casi d'uso, in particolare nell'isolamento del flusso.

Tipo di valvola a farfalla

Ci sono due argomenti chiave quando si parla di tipi di valvole a farfalla: corpo valvola e offset dello stelo. Il corpo valvola si riferisce al metodo di connessione tra il corpo valvola e la tubazione e l'offset dello stelo della valvola si riferisce al fatto che lo stelo della valvola passi attraverso il centro del disco della valvola o sia sfalsato.

I tipi di corpo della valvola a farfalla sono:

 Doppia flangia

Questo design viene generalmente utilizzato su valvole a farfalla più grandi.  Wafer: design più-economico; inserito tra due flange del tubo.

 Flangia singola

Questo design si fissa su entrambi i lati del tubo utilizzando bulloni e dadi che passano attraverso il foro della valvola.

 Stile ad aletta

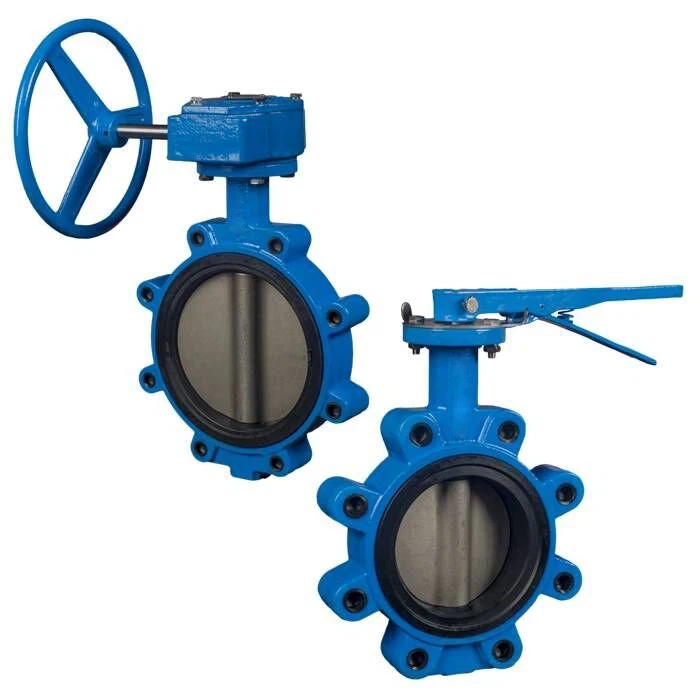

Questo modello presenta inserti filettati e utilizza bulloni per fissare la flangia del tubo su ciascun lato. Adatto per rimuovere tubi da un lato senza intaccare l'altro lato.

 Senza flangia

Come il tipo wafer, questo design è inserito tra due flange del tubo.

 Estremità con saldatura di testa

Predisposto per la saldatura direttamente sul tubo.

 Sezione a forma di U-

Anche inserito tra le flange dei tubi, adatto per servizi di fine-of-linea.
